Производственный цикл водоснабжения и водоотведения

Представленная схема производственного цикла является условной. Нажимая на заголовки объектов Вы сможете прочитать информацию о них. Нажимая на Вы сможете посмотреть фотографии по каждому объекту всего цикла водоснабжения и водоотведения

Подготовка воды из подземного источника

Подготовка воды из подземного источника

Подземная вода забирается 2-мя способами:

  • скважинами,
  • инфильтрационными галереями.

Доля подземной воды в системе жизнеобеспечения города составляет 40%.

Скважины глубиной от 15 до 20 метров рсполагаются на двух площадках: Безруковском водозаборе и водозаборе «Куст 25 скважин» в Заводском районе.

Инфильтрационные галереи с системами искусственного восполнения запасов подземных вод представляют собой трубопроводы диаметрами от 700 до 1800 мм с отверстиями в верхней полусфере. Вода фильтруется через грунт и поступает в галерею через отверстия. Водозаборы такого типа встречаются в России крайне редко. В городе Новокузнецке имеется 3 инфильтрационных водозабора: Драгунская инфильтрационная галерея (в составе Драгунского цеха водоснабжения, располагается в районе с. Атаманово), Абашевская и Левобережная инфильтрационные галереи.

Для поддержания производительности инфильтрационных галерей в течение года служат системы искусственного восполнения запасов подземных вод. Внедрение сооружений искусственного восполнения запасов подземных вод позволило сократить издержки, существующие ранее. В настоящее время системы искусственного восполнения запасов подземных вод успешно эксплуатируются.

Источники подземной воды характеризуются сбалансированным химическим составом воды, не содержащим солей жесткости. Такая вода соответствует всем нормативам по качеству, поэтому дополнительная очистка подземной воды не требуется, она только обеззараживается.

В Российской Федерации пользование подземными водными объектами осуществляется на платной основе. Новокузнецкий Водоканал осуществляет все необходимые платежи за пользование водоисточниками и имеет полный пакет разрешительных документов

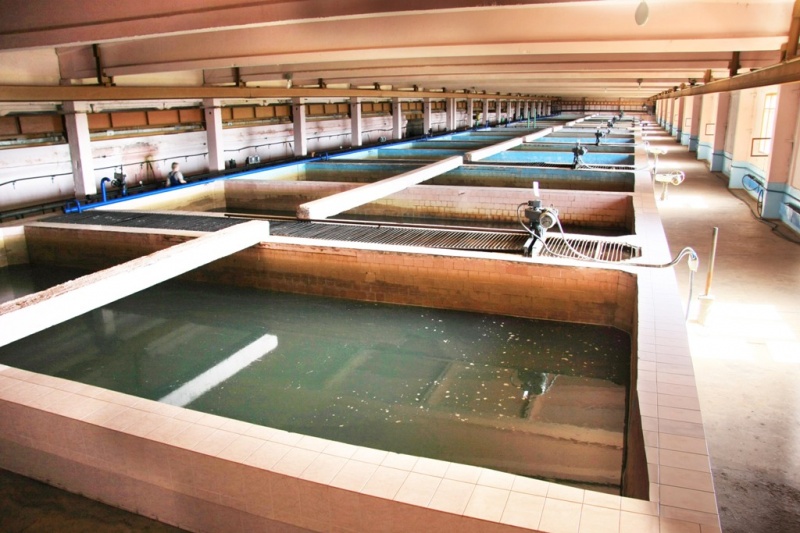

Подготовка воды из поверхностного источника

Подготовка воды из поверхностного источника

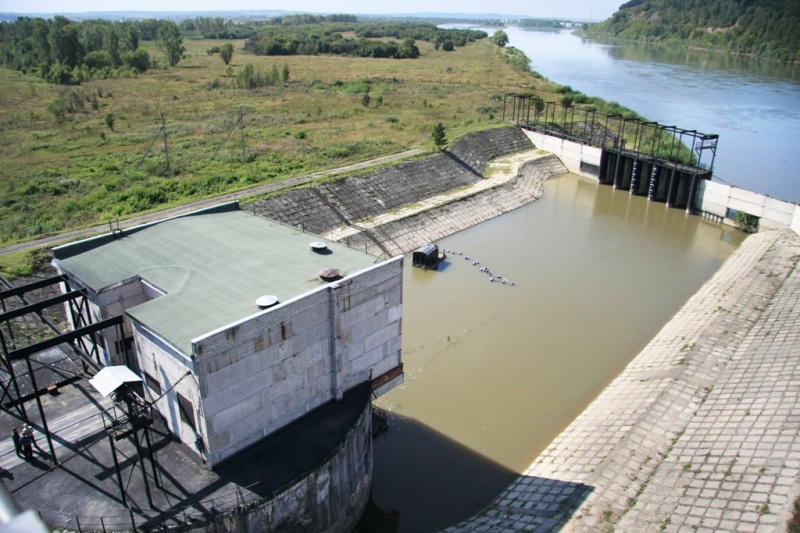

Поверхностная вода забирается из р. Томь ковшевыми водозаборами. Водозаборы забирают воду из р. Томь в 2-х местах: в районе с. Атаманово и районе Левого берега города. Доля поверхностной воды в системе жизнеобеспечения города составляет 60%.

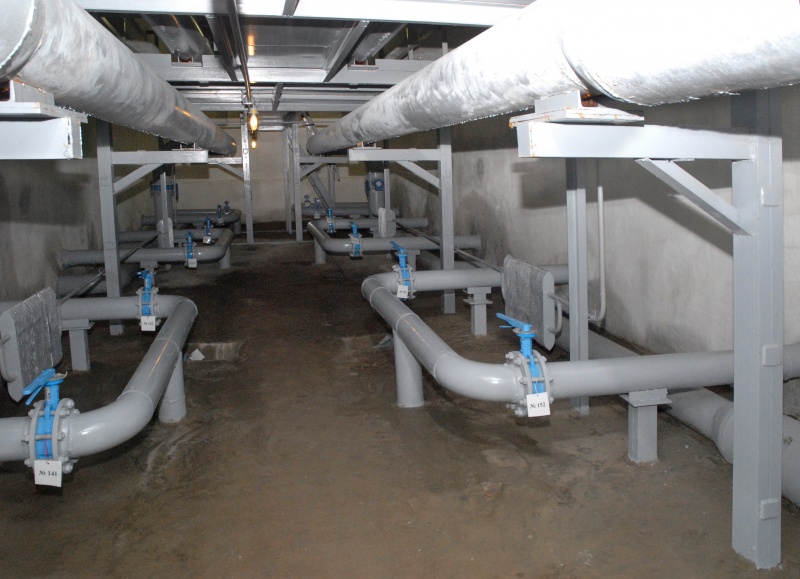

В отличие от подземной, речная вода проходит цикл очистки. Очистные сооружения имеются в системе подготовки воды Драгунского и Левобережного цехов водоснабжения. На очистных сооружениях водоподготовки применяется классическая схема очистки:

  • смешение с реагентами в смесителях,
  • отстаивание в осветлителях или отстойниках,
  • фильтрование на скорых фильтрах с фильтрующей загрузкой из горелых пород
  • обеззараживание в резервуарах чистой воды перед подачей в распределительную сеть.

На каждой ступени очистки выполняется контроль качества воды в соответствии с графиками лабораторно – производственного контроля.

На водоочистных сооружениях применяются новые виды реагентов, которые позволяют максимально повысить эффективность очистки воды. В распределительную водопроводную сеть питьевая вода подается с нормативным показателем мутности не более 1,5 мг/дм3, в то время как из реки забирается вода с мутностью до 170 мг/дм3. Для обеззараживания применяются хлор и гипохлорит натрия. Сооружения оснащены анализаторами для автоматического контроля параметров. Эксплуатацию сооружений осуществляет высококвалифицированный персонал с многолетним опытом работы.


В Российской Федерации пользование поверхностными водными объектами осуществляется на платной основе. Новокузнецкий Водоканал осуществляет все необходимые платежи за пользование водоисточниками и имеет полный пакет разрешительных документов

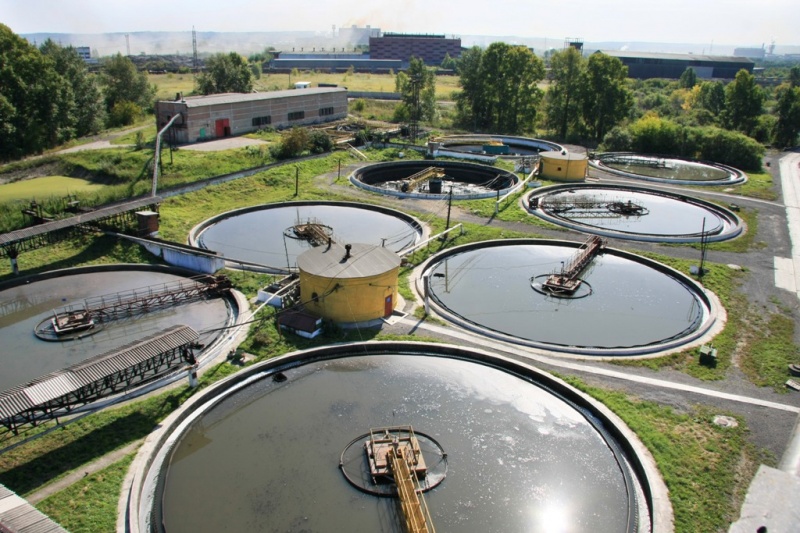

Очистные сооружения канализации

Очистные сооружения канализации

Площадка очистных сооружений располагается в Заводском районе г. Новокузнецка. Производительность очистных сооружений составляет 315 тыс. м3/сутки. Максимальный объем стоков от населения и организаций города, поступающих на очистку, составляет 200 – 280 тыс. м3/сутки в зависимости от сезона года и объема водопотребления.

Укрупненно схема очистки сточных вод выглядит следующим образом:

Из двух главных самотечных канализационных коллекторов вода поступает в главные насосные станции ГНС 1 и ГНС 1а. В составе ГНС, на глубине 6 метров,  находятся решетки на которых собирается крупный мусор. После этого, установленные на ГНС насосы перекачивают стоки в камеру гашения напора. Далее стоки поступают в здание решеток, где происходит очистка от мелкого мусора.

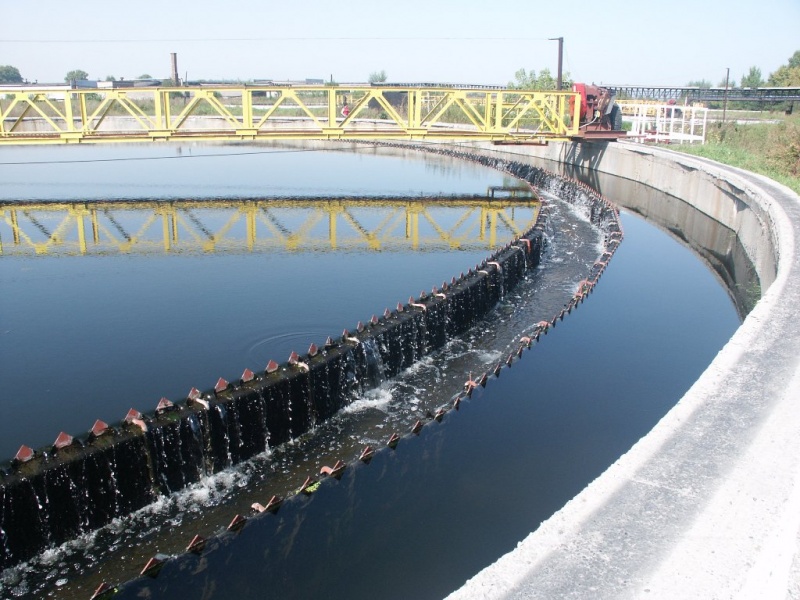

Затем сточные воды проходят механическую очистку в песколовках, которые предназначены для задержания минеральных примесей, в основном песка, шлака. После песоколовок вода направляется в первичные радиальные отстойники для удаления из сточных вод взвешаных веществ.

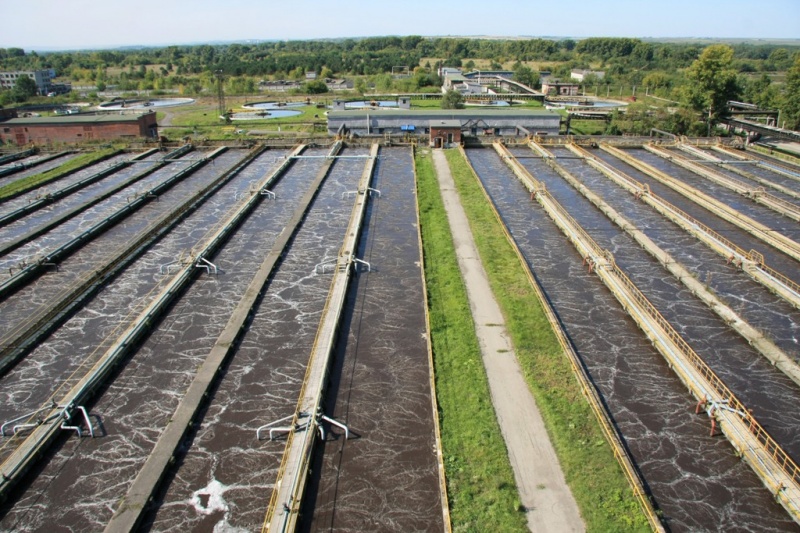

После первичных отстойников осветленная вода поступает в аэротенки. В аэротенках происходит биологическая очистка с использованием активного ила. Активный ил – это живые организмы производящие очистку сточных вод и требующие к себе особого отношения, бесперебойного контроля. Жизнедеятельность активного ила поддерживается при помощи воздуха, который подается в воду через специальные устройства – аэраторы.

В настоящее время количество видов микроорганизмов активного ила очистных сооружений достигает 50-ти. Очень губительны для активного ила залповые сбросы сточных вод от промышленных предприятий с повышенным содержанием токсичных загрязнений. При прохождении таких сбросов многие виды микроорганизмов гибнут. На их восстановление уходит несколько недель. Отслеживание параметров жизнедеятельности ила является важнейшей задачей персонала сооружений. Именно поэтому ежегодно проводится более 26000 анализов по контролю состава стоков на очистных сооружениях канализации

Из аэротенков смесь сточной воды с активным илом поступает во вторичные отстойники, где происходит разделение активного ила от очищенной сточной воды. Избыточный активный ил направляется в цех механического обезвоживания осадка, где объем ила значительно снижается.

Весь комплекс очистных сооружений оснащен анализаторами, уровнемерами, расходомерами, что позволяет оперативно и оптимально производить регулировки технологического процесса. В настоящее время проводится работа по автоматизации всего комплекса очистных сооружений канализации.

Очищенная сточная вода обеззараживается и сбрасывается в реку Томь. Новокузнецкий Водоканал осуществляет все необходимые платежи за пользование водоисточниками и имеет полный пакет разрешительных документов

Сети водоснабжения

Сети водоснабжения

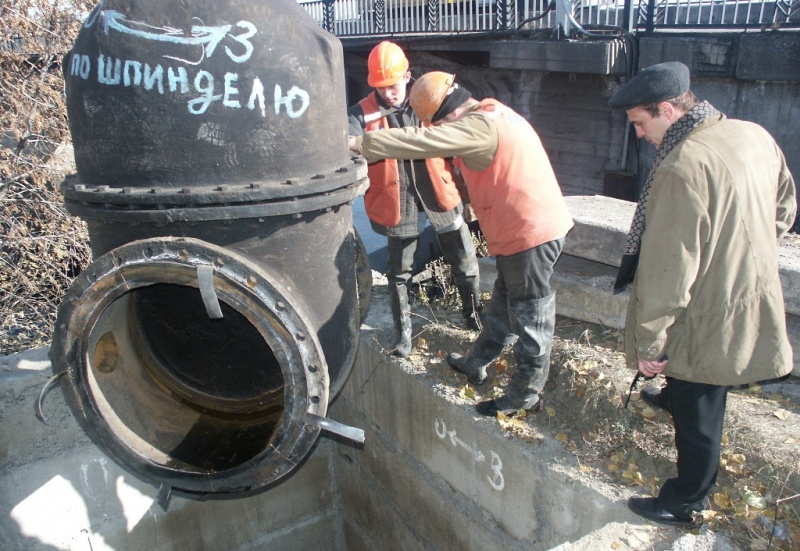

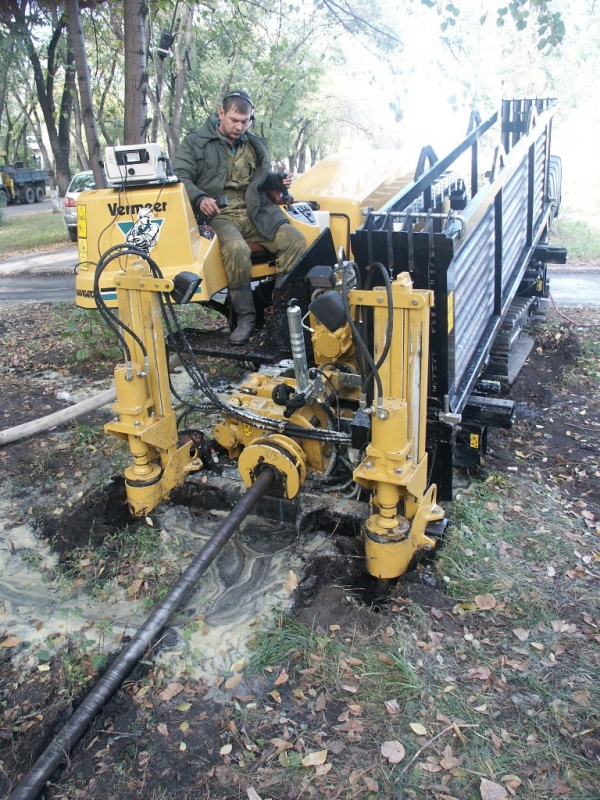

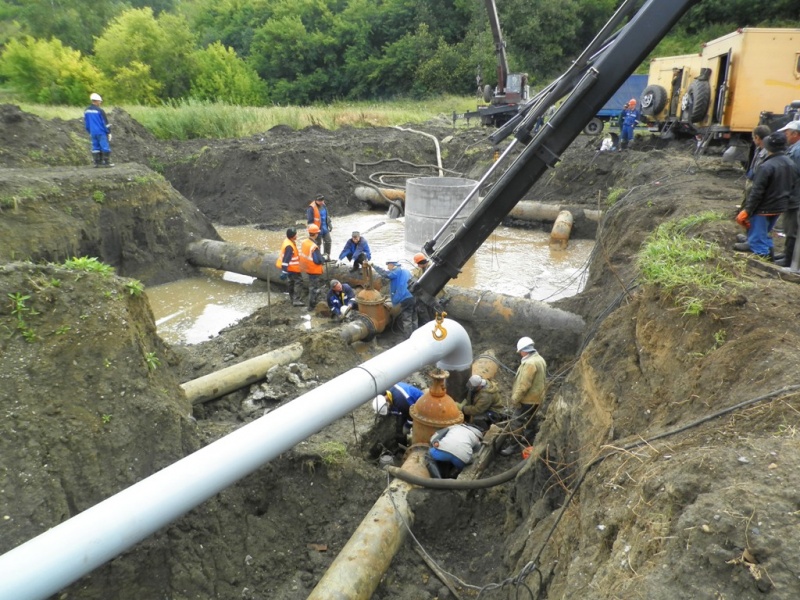

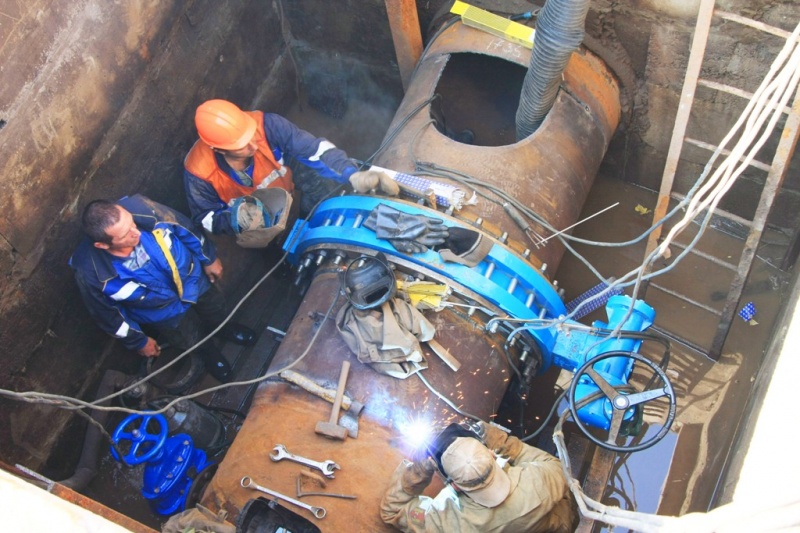

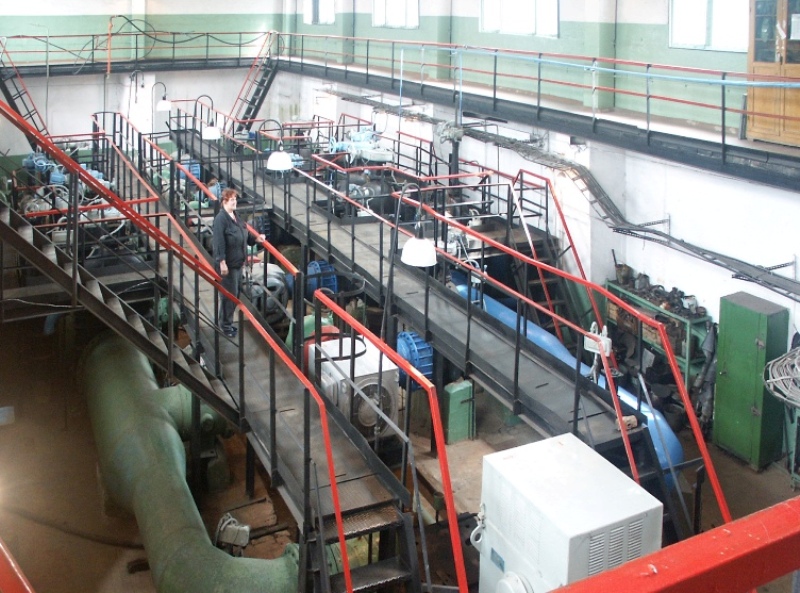

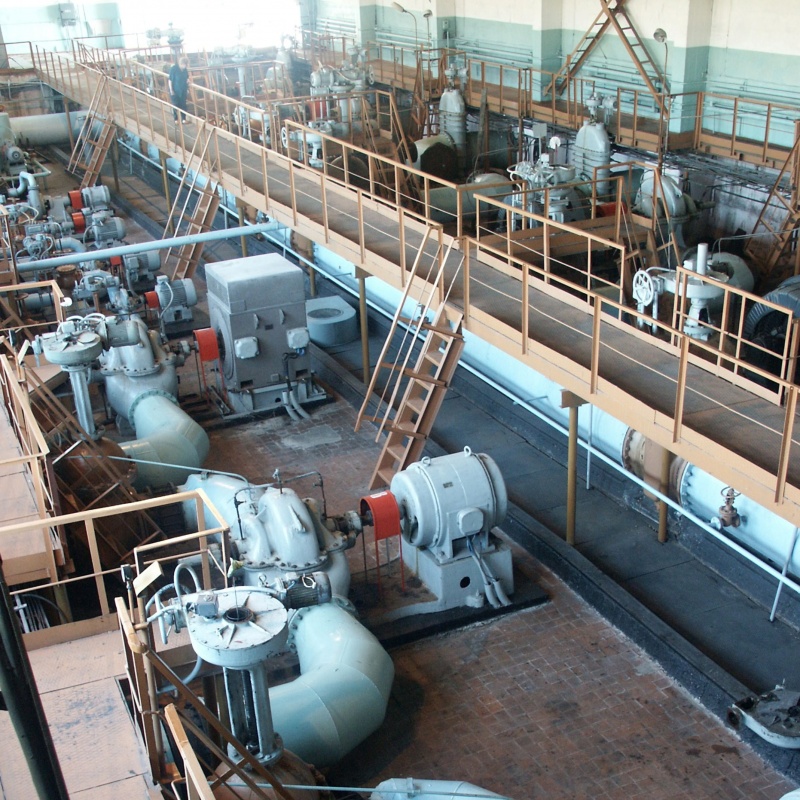

Очищенная и обеззараженная вода по сложной системе трубопроводов с водопроводными насосными станциями подается в жилой сектор и промышленным предприятиям. Исходя из особенностей рельефа, большой протяженности сетей, в системе водоснабжения применяются водопроводные насосные станции и резервуары чистой воды. С их помощью обеспечиваются требуемые параметры и бесперебойная подача питьевой воды потребителям. Гидравлические параметры работы сети (расход и давление) контролируются в on-line режиме. Вся водопроводная сеть города имеет «закольцовку», что позволяет производить ремонтные работы с минимальным числом отключенных абонентов.

Централизованная система водоснабжения г. Новокузнецка включает в себя:

  • 900 км водопроводных сетей диаметрами от 100 до 1400 мм;
  • 100 водопроводных насосных станций;
  • 6 дюкеров;
  • 36 резервуаров чистой воды общим объемом 60000 м3
  • 8500 водопроводных колодцев;
  • 12 000 задвижек и затворов;

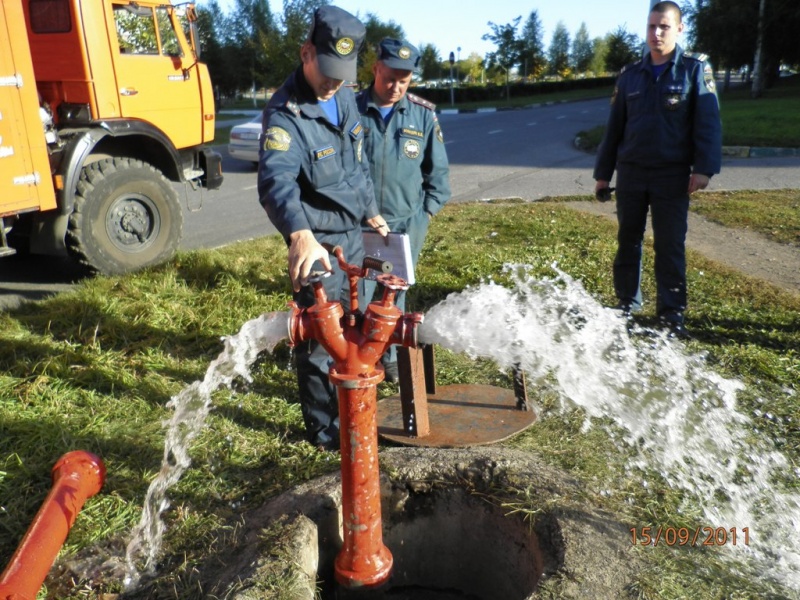

  • 1 600 пожарных гидрантов;
  • 120 водопроводных колонок;
  • 460 единиц насосных агрегатов, производительностью до 4000 м3/час

Среднесуточное потребление воды питьевого качества населением и организациями города составляет 210 – 270 тыс. м3/сут.

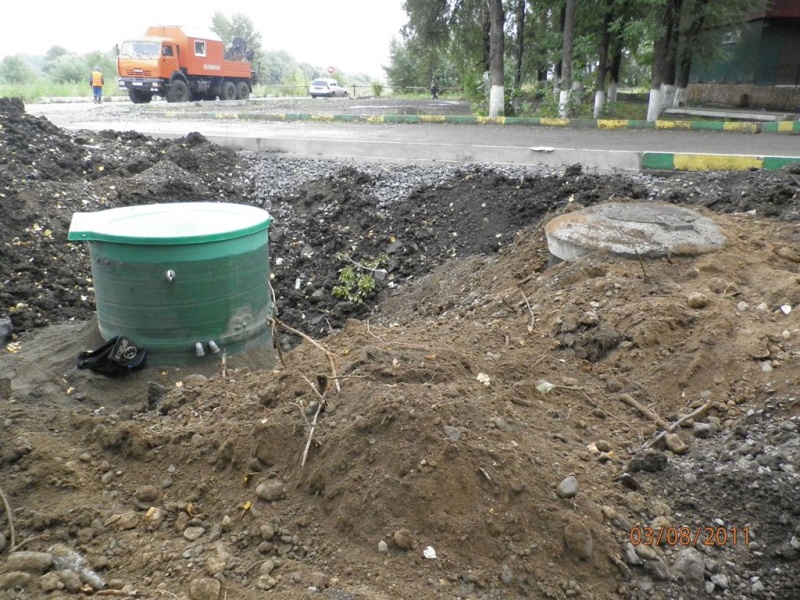

Сети водоотведения

Сети водоотведения

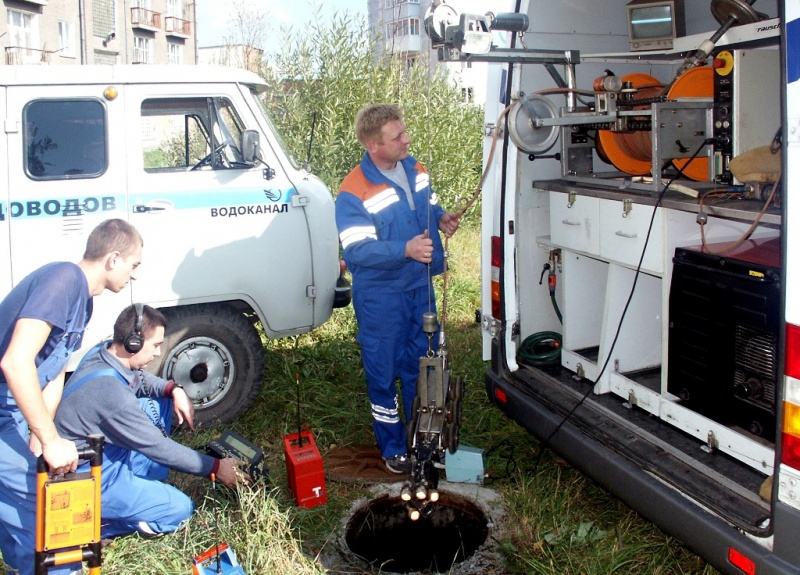

После использования холодной и горячей воды образовавшаяся сточная вода по сложной системе трубопроводов подается на очистные сооружения канализации для очистки.
Трубопроводы сточной воды имеют 2 гидравлических режима:

  • самотечный,
  • напорный.

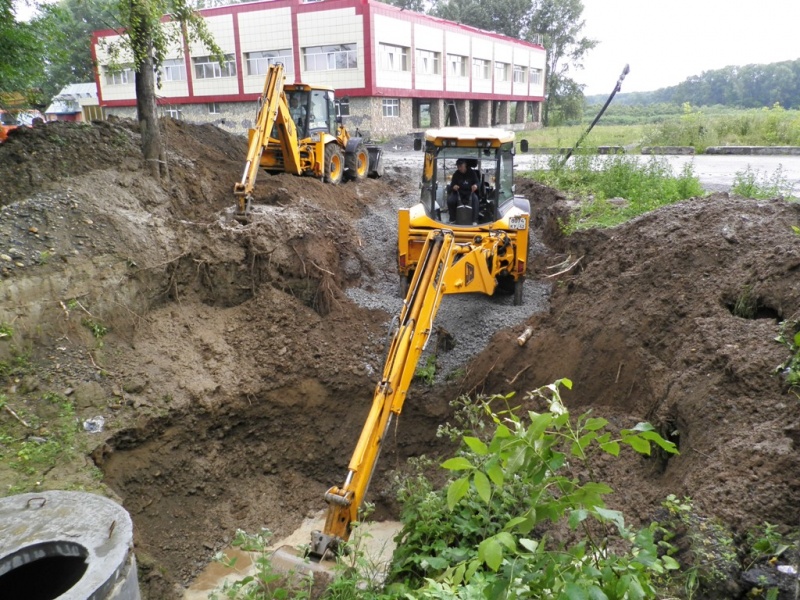

Самотечные трубопроводы собирают сточные воды с кварталов, улиц при относительно ровном рельефе. Самотечная сеть водоотведения подразумевает наличие уклона в укладке трубопровода. Поэтому в точках значительного заглубления трубопроводов устанавливаются повысительные канализационные насосные станции.

Централизованная система водоотведения г. Новокузнецка включает в себя:

  • 600 км. сетей водоотведения диаметрами от 100 до 1900 мм.;
  • 40 канализационных насосных станций;
  • 24500 канализационных колодцев и камер;
  • 260 единиц насосных агрегатов производительностью до 4800 м3/час.

Качество поступающих стоков непосредственно влияет на работу очистных сооружений канализации, поэтому ежегодно производится более 22 000 анализов сточной воды, поступающей от абонентов.

Население

Население

Общая численность населения, проживающего в городе Новокузнецк составляет 563,5 тыс. чел. (по состоянию на 01.01.2010г.).

Город Новокузнецк административно состоит из шести районов:

  • Центрального (172,6 тыс.чел.)
  • Заводского (97,8 тыс.чел.)
  • Куйбышевского (87,7 тыс чел.)
  • Орджоникидзевского (83,4тыс.чел.)
  • Новоильинского (73 тыс.чел.)
  • Кузнецкого(49 тыс.чел.)

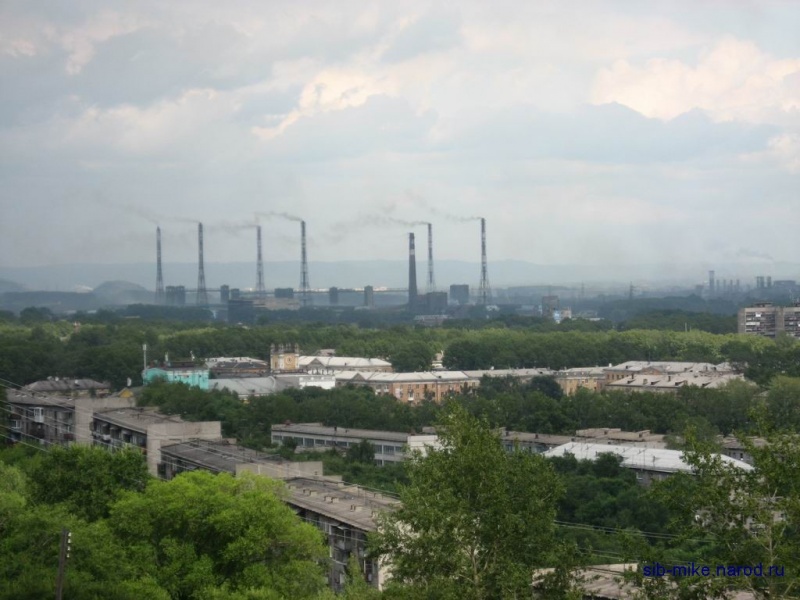

Организации

Организации

Город Новокузнецк входит в число наиболее значимых промышленных центров страны и имеет выраженную специализацию - металлургическое производство, добыча угля, промышленное и гражданское строительство.

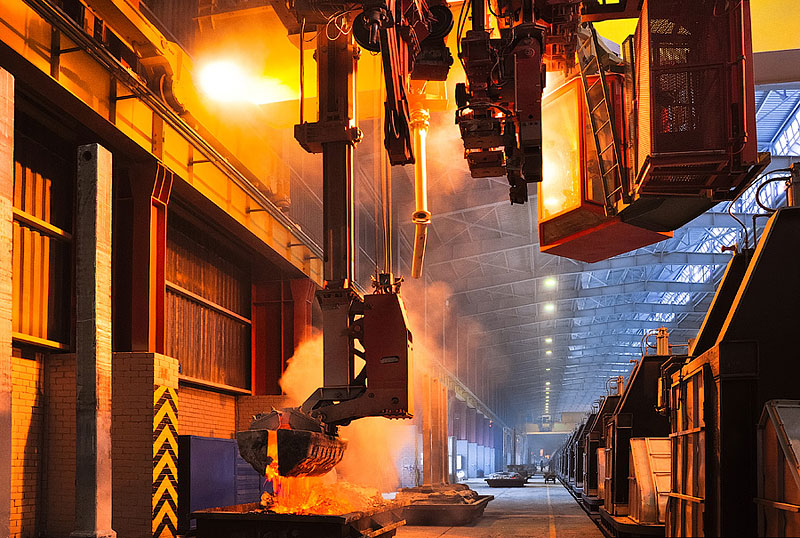

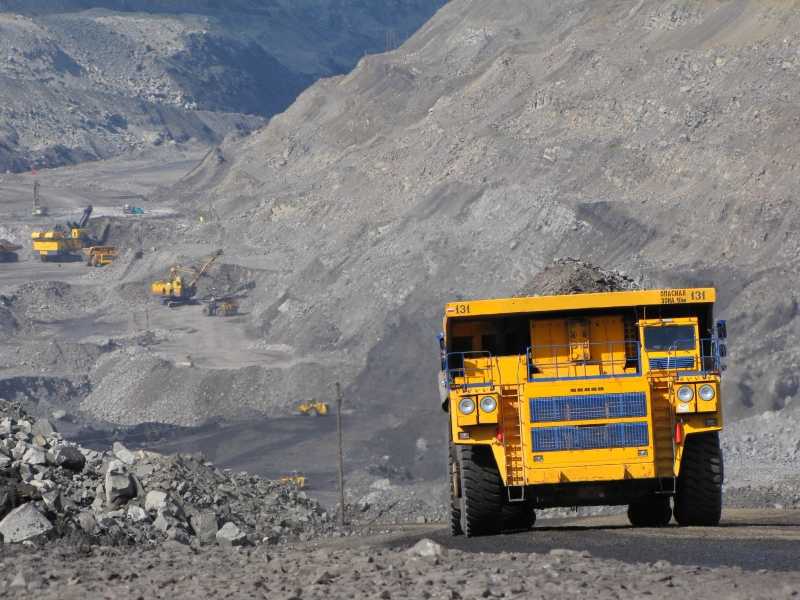

В Новокузнецке функционирует крупнейший металлургический комбинат, алюминиевый, ферросплавный, машиностроительный, цементный и другие заводы, множество угольных шахт и разрезов, обогатительные фабрики, две ТЭЦ, предприятия строительной индустрии, ряд котельных и пищевых комбинатов.

Такая концентрация промышленных предприятий создает напряженную экологическую ситуацию, как в отношении воздушного бассейна, так и в отношении поверхностных и подземных водоисточников.

Кроме этого, в Новокузнецке существует более 20 тысяч субъектов малого и среднего бизнеса, среди них есть и частные предприниматели, и малые предприятия.

В процессе своей деятельноси промышленные гиганты и субъекты малого и среднего бизнеса используют воду для хозяйственно-питьевых и производственных нужд. При этом используется как вода подготовленная Водоканалом, так и вода из собственнных источников водоснабжения. После использования воды все сточные воды от организаций поступают в централизованную систему водоотведения. Не редки случаи, когда эти сточные воды не соответствуют нормативным требованиям. Кроме этого, от некоторых организаций, в систему водоотведения периодически попадают сточные воды с многократным превышением  установленных нормативов, что в последствии негативно влияет на работу всей системы транспортировки и очистки сточных вод.

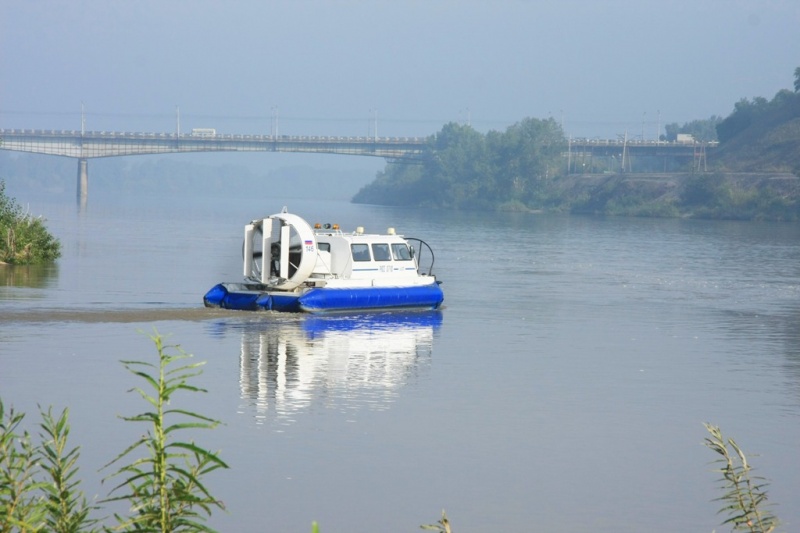

река Томь

Река «Томь»

Река Томь является крупным притоком реки Обь и берет начало на западном склоне Абаканского Хребта, длина ее 827 км. Перепад высот от истоков до устья равняется 185 м. , площадь водосбора 62000 кв.км.

Основные притоки: Кондома, Аба, Мрас-Су, Бель-Су, Тутуяс, Уса, Иня.

Ширина русла реки в межень составляет 200-400 м. Скорость течения на перекатах составляет 1м/с, на плесовых участках - 0,1 - 0,3 м/с. Минимальные уровни наблюдаются во время кратковременных маловодных периодов в августе, реже в сентябре-октябре, а также в зимний период.

Основным источником питания Томи являются зимние осадки, которые формируют 60-65% годового стока. Остальные 35-40% стока приходятся на дождевые и грунтовые воды.

За загрязнением природных поверхностных вод города Новокузнецка ведется постоянное наблюдение. На протяжении ряда лет химический состав воды в реках существенно не меняется. Наибольшую долю в общую загрязненность рек вносят азот аммонийный, азот нитритный, железо общее растворенное, фенолы летучие, нефтепродукты, окисляемая органика по показателям БПК и ХПК.

Вода реки Томь выше города Новокузнецка не соответствует требованиям СанПиН 2.1.5.980-01 «Гигиенические требования к охране поверхностных вод» и свидетельствует о наличии сбросов неочищенных или недостаточно очищенных сточных вод городов и поселков, расположенных выше города Новокузнецка.

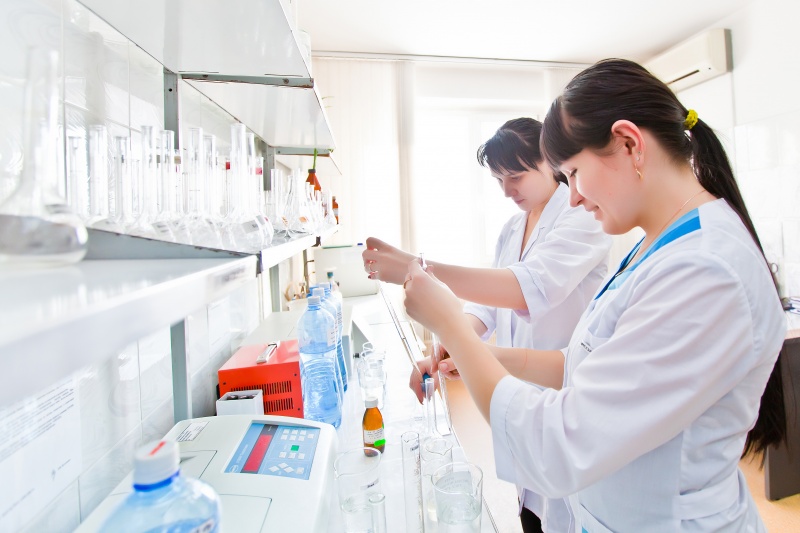

Анализ качества воды

Анализ качества воды

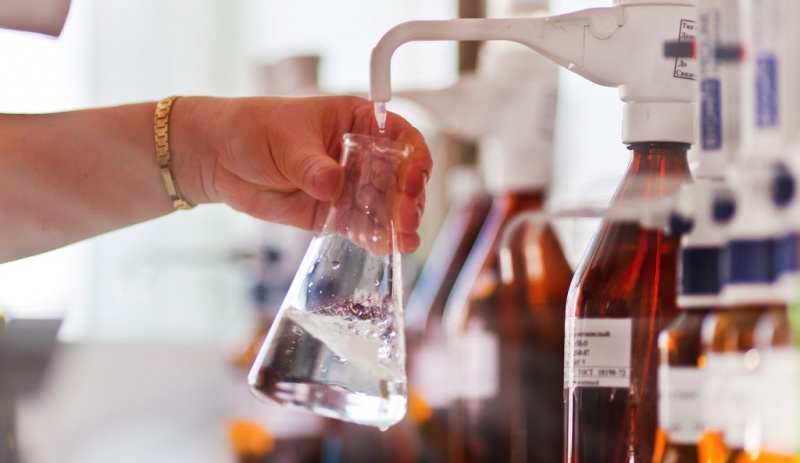

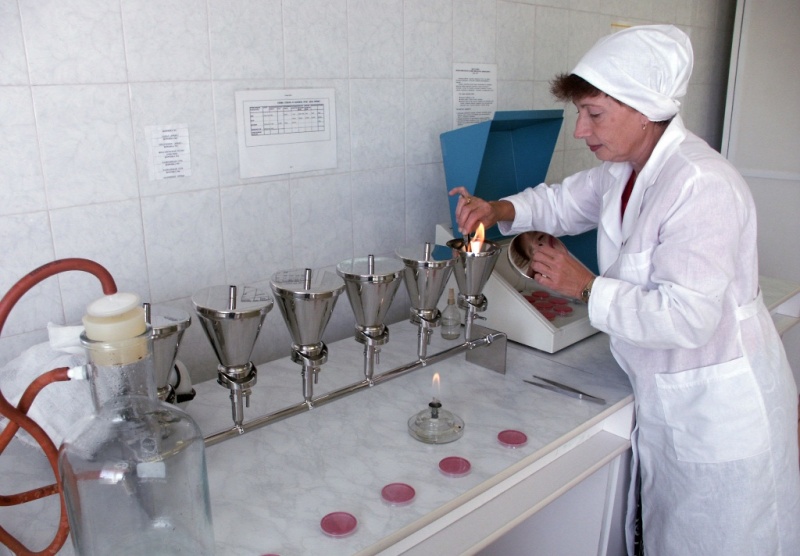

Качество питьевой воды, подаваемой потребителю, соответствует всем санитарным нормам и правилами, действующим на территории Российской Федерации. Кроме этого, качество питьевой воды отслеживается на протяжении всей распределительной сети водоснабжения, что является дополнительной мерой по контролю за качеством питьевой воды. Для этого ежесуточно в ключевых точках города производится отбор проб. Общее количество анализов по контролю качества воды системе водоснабжения составляет более 160 000 в год.

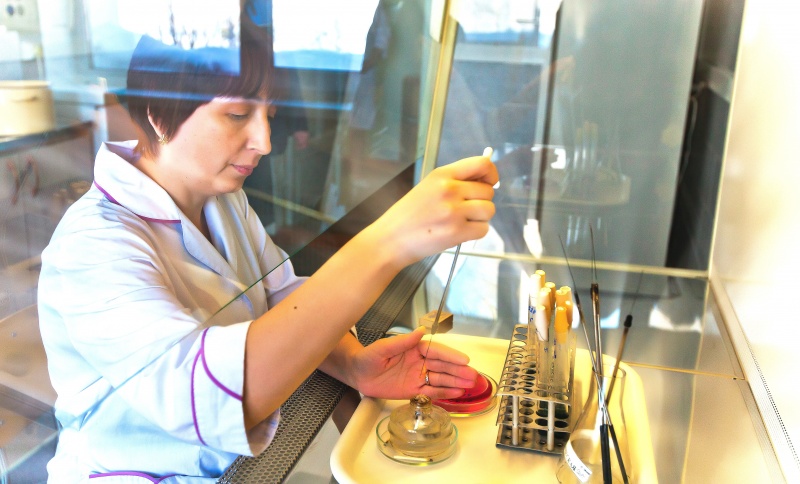

Все работы по анализу качества воды производятся независимой сертифицированной лабораторией. Для анализа используются самые современные и аттестованные оборудование и методы анализа.
